Door Hub Mini
UniFi
UA-Hub-Door-Mini
28100,00
р.
Door Hub Mini (UA-Hub-Door-Mini) — это компактный и специализированный сетевой контроллер, предназначенный для работы в составе системы контроля и управления доступом UniFi Access. Он выступает в роли коммуникационного хаба и источника питания для подключаемых компонентов системы (например, считывателей карт или электронных замков).
Принцип работы в системе:

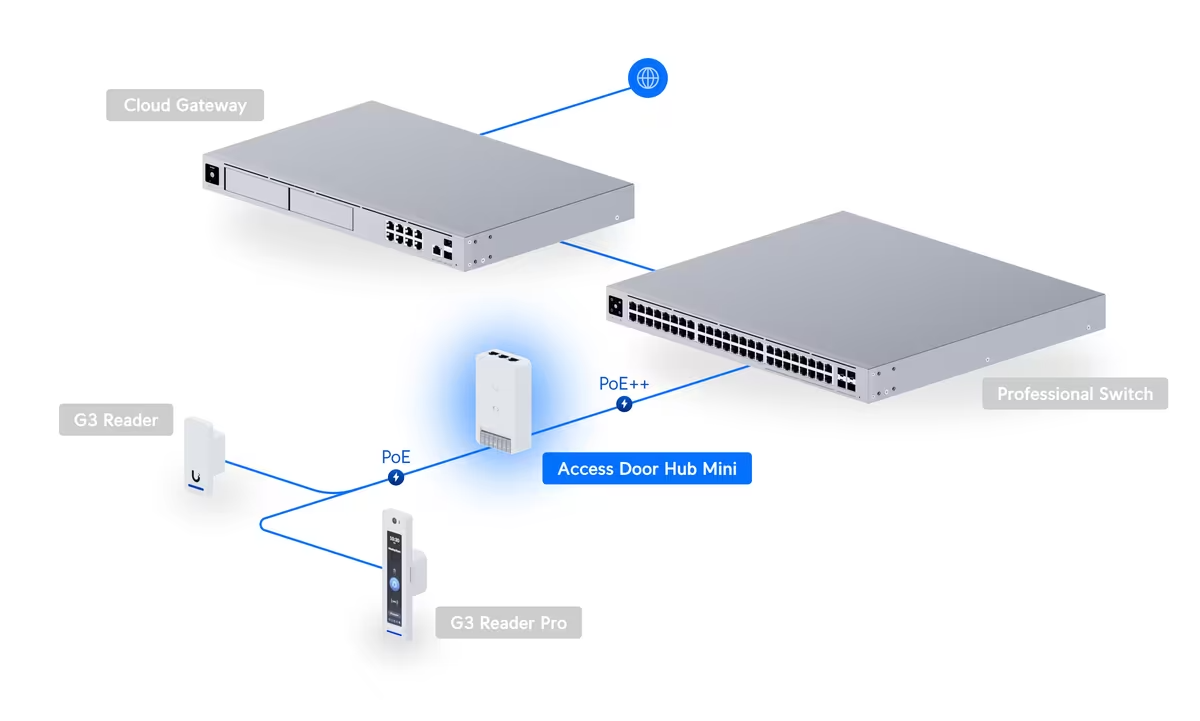

Door Hub Mini получает питание и подключение к сети по одному Ethernet-кабелю (PoE). Он устанавливается рядом с дверью и выступает в роли локального концентратора:
Область применения:
Door Hub Mini получает питание и подключение к сети по одному Ethernet-кабелю (PoE). Он устанавливается рядом с дверью и выступает в роли локального концентратора:
- К его выходному порту подключается считыватель UniFi Access Reader (который также получает питание по PoE от хаба).
- К порту "Lock" подключается электромеханический замок.
- При срабатывании считывателя, сигнал по сети передается на центральный контроллер (UniFi Console).
- Контроллер проверяет права доступа и отправляет команду на Door Hub Mini для разблокировки замка.
Область применения:
- Организация контролируемого доступа в офисные помещения, серверные, переговорные комнаты, лаборатории.
- Создание точек доступа в рамках комплексной системы безопасности на базе экосистемы Ubiquiti UniFi.
Обзор
Размеры: 113 x 66 x 27,6 мм
Комплекс приложений UniFi
Доступ: ✓
Поддерживаемые двери: 1
Максимальное количество пользователей: 3000
Входные терминалы
Уровень UL 294
Технические данные
Вес: 190 г
Материал корпуса: Поликарбонат, металл
Крепление: DIN-рейка (в комплекте)
Аппаратное обеспечение
Сухое выходное реле: 30 В постоянного тока, 1 А
Для использования в помещении и на улице: Только для использования в помещении Рабочая температура окружающей среды: От 0 до 40 °C
Рабочая влажность окружающей среды: От 5 до 90% без конденсации
Сетевой интерфейс: 3 порта GbE RJ45
Интерфейс PoE
Кнопки
UA-Lock-Electric (400mA)
Требования к кабелям PoE
Минимальной рекомендуемой категорией производительности является кабель категории 5e. Используемая категория производительности должна соответствовать скорости передачи данных, необходимой на месте установки.
Минимальное сечение проводников, разрешенное для соединения питающего устройства (PSE) или инжектора питания с питаемым устройством (PD), должно составлять 26 AWG (0,13 мм²) для коммутационных шнуров; 24 AWG (0,21 мм²) для горизонтального или вертикального кабеля.
Заявление UL 294
Соответствие спецификациям IEEE 802.3 не было подтверждено в рамках UL 294. Оборудование должно соответствовать разделу Национального электротехнического кодекса, ANSI/NFPA 70, статья 725.121, «Источники питания для цепей классов 2 и 3».
Размеры: 113 x 66 x 27,6 мм
Комплекс приложений UniFi
Доступ: ✓
Поддерживаемые двери: 1
Максимальное количество пользователей: 3000
Входные терминалы
- 1 Запрос на выход из двери
- 1 Положение двери
- PoE++
- Блок питания класса 2 с ограничением мощности по стандарту UL 294
- Блок питания UL 60950-1/62368-1 LPS/PS2
Уровень UL 294
- Защита от атак с разрушением: Уровень I
- Безопасность линии: Уровень I
- Долговечность: Уровень I
- Энергопотребление в режиме ожидания: Уровень I
Технические данные
Вес: 190 г
Материал корпуса: Поликарбонат, металл
Крепление: DIN-рейка (в комплекте)
Аппаратное обеспечение
Сухое выходное реле: 30 В постоянного тока, 1 А
Для использования в помещении и на улице: Только для использования в помещении Рабочая температура окружающей среды: От 0 до 40 °C
Рабочая влажность окружающей среды: От 5 до 90% без конденсации
Сетевой интерфейс: 3 порта GbE RJ45
Интерфейс PoE
- 1 Вход PoE++, 50 В постоянного тока, 1 А
- 2 Выхода PoE+, 50 В постоянного тока, 30 Вт на порт (Максимум 45 Вт суммарно)
- 19 Вт (без выхода PoE)
- 50 Вт (с выходом PoE)
Кнопки
- 1 Сброс к заводским настройкам
- 1 Переключатель «Сухой/Влажный»
UA-Lock-Electric (400mA)
- Длина кабеля 24 AWG: 25 м
- Длина кабеля 22 AWG: 42 м
- Длина кабеля 20 AWG: 66 м
- Длина кабеля UACC-Cable-DoorLockRelay: 100 м
- Длина кабеля 24 AWG: 12 м
- Длина кабеля 22 AWG: 20 м
- Длина кабеля 20 AWG: 30 м
- Длина кабеля UACC-Cable-DoorLockRelay: 46 м
- Длина кабеля 24 AWG: 12 м
- Длина кабеля 22 AWG: 20 м
- Длина кабеля 20 AWG: 30 м
- Длина кабеля UACC-Cable-DoorLockRelay: 46 м
- Длина кабеля 24 AWG: 9 м
- Длина кабеля 22 AWG: 15 м
- Длина кабеля 20 AWG: 24 м
- Длина кабеля UACC-Cable-DoorLockRelay: 36 м
Требования к кабелям PoE
Минимальной рекомендуемой категорией производительности является кабель категории 5e. Используемая категория производительности должна соответствовать скорости передачи данных, необходимой на месте установки.
Минимальное сечение проводников, разрешенное для соединения питающего устройства (PSE) или инжектора питания с питаемым устройством (PD), должно составлять 26 AWG (0,13 мм²) для коммутационных шнуров; 24 AWG (0,21 мм²) для горизонтального или вертикального кабеля.
Заявление UL 294
Соответствие спецификациям IEEE 802.3 не было подтверждено в рамках UL 294. Оборудование должно соответствовать разделу Национального электротехнического кодекса, ANSI/NFPA 70, статья 725.121, «Источники питания для цепей классов 2 и 3».
